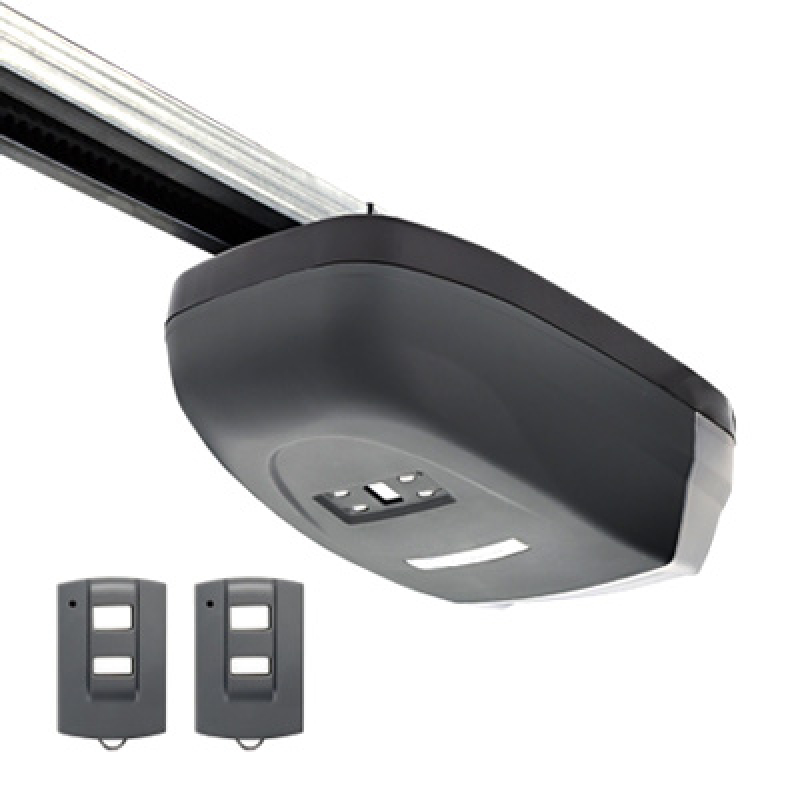

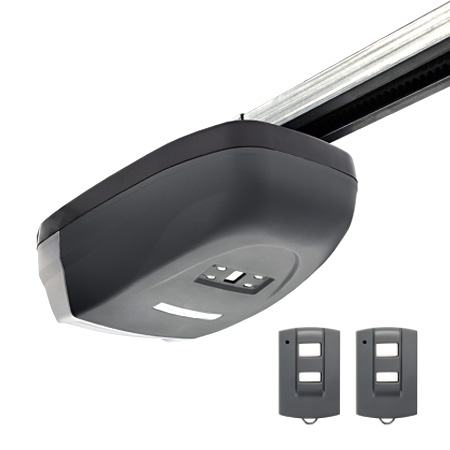

RADEMACHER Rolloport S1 650N
Der RADEMACHER Rolloport S1 650N ist ein elektronischer Torantrieb mit 650N Zugkraft. Er ist für alle gängigen Schwing- und Deckensektionaltore universell einsetzbar und bietet umfangreiche Komfortfunktionen wie z.B. einen automatischen Torzulauf, Softstart / -stop, eine Power-LED zur Innenbeleuchtung und einer Hinderniserkennung mit Reversierfunktion.
Er besitzt außerdem die Möglichkeit zum Anschluss eines externen Tasters. Die Kraftübertragung erfolgt über eine umlaufende Antriebskette. Im Lieferumfang sind zwei Handsender zur Bedienung des Garagentorantriebs enthalten.
- leiser Antrieb, Softstart & -stop,
lange Lebensdauer - intelligente, computergesteuerte,
exakte Hubpositionierung - zeitnahe kraftermittlung, Hinderniserkennung mit Rücklauf
- Selbstdiagnose / Cryptoguard Rollingcode
- Alarmfunktion
- 2000-Zyklen-Alarm (Wartungserinnerung)
- automatische Beleuchtung bei Schaltimpuls
- Zusätzliche Anschlussmöglichkeiten
(externer Schalter)

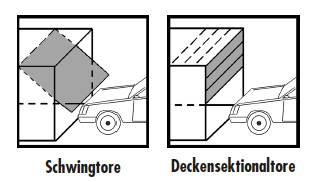

Zulässige Garagentorarten
Der Rolloport S1 ist für ausschwingende Standard-Schwingtore und Sektionaltore geeignet. Tore, die Kipp- und Drehbewegungen erfordern, dürfen nicht mit dem Garagentorantrieb S1 betrieben werden.
Hinderniserkennung
Der Antrieb besitzt eine automatische Hinderniserkennung (durch interne Kraftüberwachung). Stößt das Tor bei Schließen oder Öffnen gegen ein Hindernis, stoppt der Antrieb automatisch und fährt in die Gegenrichtung bis zum jeweiligen Endpunkt. Nach der Beseitigung des Hindernisses können Sie den Garagentorantrieb wieder normal bedienen.
- Lieferumfang
- 1x Antrieb
- 2x Handsender FR1
- 1x Toranbinder, gebogen
- 2x Mittenabhängung
- 3x Haltewinkel
- 1x Sturzwinkel
- 1x Torwinkel
- 1x Vielzahnverbinder
- 8x Sechskant-Blechschraube (6 x 15 mm)
- 1x Schraube (6 x 80 mm) mit Sechskantmutter
- 1x Bolzen (8 x 20 mm)
- 1x Sicherungssplint (2x 20 mm)
- 4x Schraube (8 x 20 mm ) mit Sechskantmutter und Unterlegescheibe
- 6x Dübel (10 mm)
- 6x Sechskantschraube (8 x 60 mm)
- 1x Schlagdorn
- 2x Montagelochband
- 3x Schienen + 2x Verbinder
- 1x Montage- / Bedienungsanleitung
| Technische Daten | |
|---|---|
| Hersteller: | RADEMACHER |
| Produktbezeichnung: | RolloPort S1 Garagentorantrieb 650N |
| Artikelnummer: | 10102000 |
| Hersteller-Artikelnummer: | RP-S1-650N-1 |
| Spannung: | 230 V / 50 Hz |
| Motorart: | 24 V Gleichstrom |
| Stand-by-Verbrauch: | < 1,5 W |
| Zugkraft: | 650 N |
| Torlaufgeschwindigkeit: | 11 cm/s |
| Schutzklasse: | II (nur für trockene Räume) |
| Beleuchtung: | innenliegend, Power-LED |
| Sendefrequenz und -abstand: | 433 MHz Rollingcode / offenes Gelände 50m |
| Antrieb: | Kette |
| Temperaturbereich: | -20 bis +40 °C |
| Gesamtlänge: | 3020 mm (inkl. Antriebskopf) |
| Schienenlänge: | 3 Schienen mit einer Länge von jeweils 1000 mm |
| Antriebskopf (L x B x H): | 310 x 170 x 100 mm |
| Max. Bewegungshub*: | 2560 mm |
| Max. Schwingtorhöhe*: | 2240 mm |
| Max. Sektionaltorhöhe*: | 2100 mm |
| Max. Torblattfläche: | 10 m² |
| Max. Torblattgewicht: | 65 kg |
| Minimale Sturzhöhe: | 60 mm |
| Anschlusskabel: | 0,9 m Kabellänge (Steckdosenfertig) |
| Garantie: | 5 Jahre |
Montage- und Bedienungsanleitung für den RADEMACHER Rolloport S1 650N
Unsere ausführliche Montageanleitung hilft Ihnen bei der Installation.
