Je nach Modell eignen sich diese mechanischen Motoren mit manueller Endpunkteinstellung für Rollladen mit einem maximalen Behanggewicht von bis zu 115 kg. Ein Planetengetriebe lässt die Rohrmotoren von Jarolift dabei extrem leise und völlig wartungsfrei laufen. Die SL Rollladenmotoren sind außerdem TÜV und RoHS zertifiziert.
Merkmale

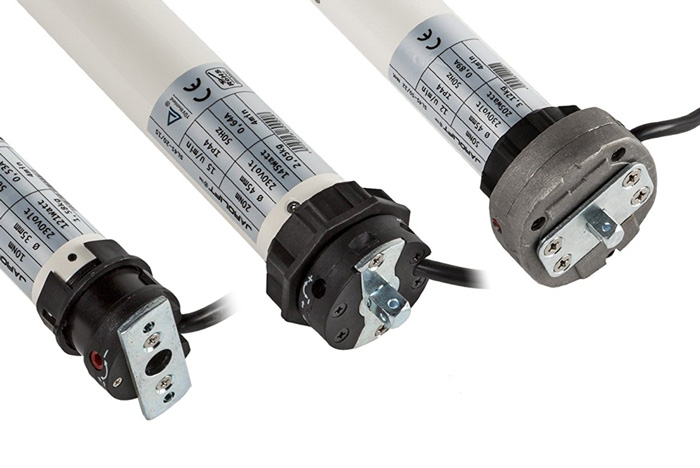

- SL Motoren mit Zugstärke und Schlüsselweite nach Wahl
- manuelle Einstellung der Endpunkte
- SL 45 NHK für manuelle Bedienung bei Stromausfall per Nothandkurbel
- Stopp- und Endpunktabschaltung durch elektromagnetische Scheibenbremse
- extrem leise dank Planetengetriebe aus Sintermetall
- auf über 15.000 Bewegungszyklen getestet, TÜV und RoHS zertifiziert! / 5 Jahre Garantie
Zubehör inklusive
Passend zur Wahl des Rohrmotor-Modells ist bereits ein Standard 8-Kant Wellenadapter im Lieferumfang beigelegt. Die Rohrmotoren werden zudem mit passenden Standardlagern ausgeliefert.
So ist im Lieferumfang des SL35 bereits ein Motor-Klicklager und ein Sternlager enthalten während dem SL45 ein Motor-Flachlager und ein Sternlager beiliegt.
So ermitteln Sie den geeigneten Rollladenmotor
Das Rollladengewicht anhand folgender Behanggewichte und Materialart ermitteln...
- Behangmaterial aus Kunststoff: 4,5 kg/m²
- Behangmaterial aus Aluminium: 5,5 kg/m²
...und in die Formel zur Errechnung des Rollladengewichts einsetzen!
- Rollladengewicht = Rollladenfläche (Rollladenhöhe x Rollladenbreite) x Gewicht des Behangmaterials x 110 % (10 % Reibungsverlust)
Beispielrechnung: Sie haben ein Fenster (1,20 m Breite und 1,20 m Höhe) mit einem Kunststoff Rollladenbehang ausgestattet, den Sie mit einem Rollladenmotor elektrifizieren möchten:
- Die Rollladenfläche wird durch Multiplikation von Breite und Höhe errechnet: 1,20 m x 1,20 m = 1,44 m²
- Die Rolladenfläche wird mit dem Kunststoff-Behangmaterial multipliziert: 1,44 m² x 4,5 kg/m² = 6,48 kg
- Nun werden noch 10 % Reibungsverlust bzw. Zugwiderstand hinzugerechnet: 6,48 kg x 110 % = 7,13 kg
Das Ergebnis:
Bei einem Rolladenbehang mit einer SW40 Achtkantwelle (Schlüsselweite = 40 mm) genügt der JAROLIFT SL35 10/17 (bis 25 kg Zugkraft). Bei einer SW60 Achtkantwelle (Schlüsselweite = 60 mm) reicht Ihnen die Zugkraft des JAROLIFT SL45 10/15 (bis 25 kg Zugkraft) um die 7,13kg zu heben.
Unsere Empfehlung - Einhängeklammern
Beim Einhängen von Sicherungsfedern in eine Stahlwelle ragt der Schwalbenschwanz nach innen und kann bei einer SW40 Welle den Motor zerkratzen - was sogar bishin zur starken Beschädigung des Motors führen kann.
Damit der Rolladenmotor nicht beschädigt wird empfehlen wir Ihnen beim Einbau eines Motors in eine Welle mit 40er Schlüsselweite die Verwendung von Einhängeklammern.
Die Klammern werden einfach auf die Welle gesteckt und die Sicherungsfedern in die Klammern eingehakt, sodass diese den Motor nicht mehr berühren können. Einhängeklammern sowie Sicherungsfedern finden Sie im Shop unter Rollladenzubehör > Aufhängefedern.

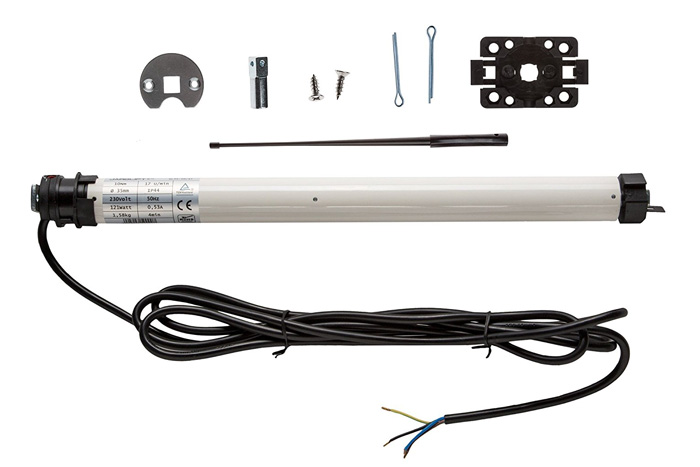

Lieferumfang
- 1x JAROLIFT®™ SL Rolladenmotor (in gewählter Ausführung)
- 1x passender Achtkantwellen-Adapter (40 oder 60 mm)
- 1x Sternlager
- 1x Klicklager (SL35) oder 1x Flachlager (SL45)
- 1x Montage- / Bedienungsanleitung
| Technische Daten | |
|---|---|

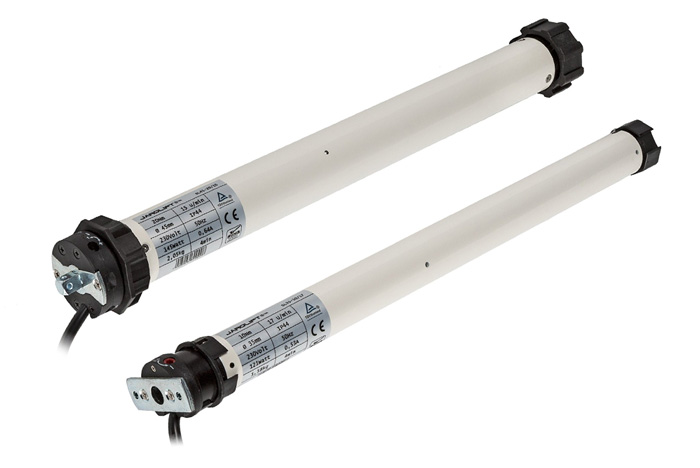

| Produktbezeichnung: | Jarolift Mechanischer Rolladenmotor SL 35 / SL 45 |
| Produkttyp: | Rollladenmotor |
| Hersteller: | JAROLIFT®™ |
| Zugkraft: | 25 kg | 30kg | 45 kg | 60 kg | 75 kg | 115 kg |
| Rohrdurchmesser: | 35 mm | 45 mm |
| Drehmoment: | 10 Nm | 20 Nm | 30 Nm | 40 Nm | 50 Nm |
| Geschwindigkeit: | 12 U/min. | 15 U/min. | 17 U/min. |
| Spannung: | 230 Volt |
| Frequenz: | 50 Hz |
| Stromaufnahme: | 0,53 A | 0,49 A | 0,64 A | 0,83 A | 0,86 A |
| Motorleistung: | 112 W | 121 W | 145 W | 191 W | 198 W | 205 W |
| Schutzart: | IP 44 |
| Gewicht: | 2,5 kg |
| Einschaltdauer: | 4 Minuten |
| Anschlusskabel: | 3 Meter |
| Garantie: | 5 Jahre |
Montageanleitung für den mechanischen Rollladenmotor SL 35 / SL 45
Unsere ausführliche Montageanleitung hilft Ihnen bei der Installation.
