Rademacher RolloTube DuoFern Funk RTFS / RTFM

Rademacher RolloTube DuoFern Funk RTFS / RTFM

Kurzbeschreibung

- Zugkraft / Schlüsselweite nach Wahl
- bi-direktionales Funksystem (DuoFern)
- intelligenter Rollladenmotor mit Hinderniserkennung
- selbstlernende Endpunkteinstellung
Modell:
Art.Nr.: RolloTube RTFS / RTFM
ab 199,99 EUR
Lieferzeit: 3-5 Werktage zzgl.
inkl. 19 % UST
Menge:

Rademacher RolloTube DuoFern Funk RTFS / RTFM

Mit den RolloTube DuoFern Funk Rollladenmotoren von Rademacher rüsten Sie Ihren Rollladen kinderleicht auf Elektroantrieb um. So sparen Sie sich den täglichen Kraftaufwand beim Herablassen oder Heraufziehen herkömmlicher Rolladen mit Gurtzug.

Dieser Rohrmotor ist mit dem bi-direktionalen DuoFern Funksystem ausgestattet und fügt sich somit nahtlos in die Rademacher Produktwelt (HomePilot, DuoFern Steuerungen & Handsender) ein. Zum Leistungsumfang der Motoren gehören eine selbstlernende Endpunkteinstellung, sowie eine Blockier- und Hinderniserkennung. Die notwendige Mindestbreite des Rolladenkastens beträgt 56 cm bei RTFS- und 67 cm bei RTFM-Motoren.


Rademacher RolloTube DuoFern Funk RTF Baureihe

Merkmale

  • selbstlernende Endpunkteinstellung (auch manuelle Einstellung über Handsender)
  • automatische Erkennung der Drehrichtung
  • Blockier- und Hinderniserkennung mit Rücklauf (Reversierung)
  • Hinderniserkennung einfach deaktivierbar
  • kompatibel mit allen DuoFern Funksendern
  • xterner Taster anschließbar zur manuellen "vor Ort"-Bedienung
  • automatischer Behanglängenausgleich - kein Nachstellen der Endpunkte nötig


DuoFern Funksystem Produktgruppe

Das DuoFern Funksystem

Vorbei sind die Zeiten mit Problemen der Reichweite im Funkbereich. Rademacher DuoFern Produkte erleichtern Ihnen die Arbeit, das ist bequem und spart Zeit - was will man mehr! Durch das DuoFern-System aus dem Hause Rademacher können Sie z.B. mehrere Rohrmotoren über einen Sonnensensor ansteuern, selbst wenn diese außer Reichweite des eigentlichen Senders sind.

Da es sich beim DuoFern um ein bi-direktionales Funksystem handelt und der entsprechende Empfänger ebenso ein Funksignal absenden kann, werden alle Funksignale zwichen den einzelnen Empfängern weitergeleitet. Dank dieses modularen Aufbaus kann das Funksystem zudem jederzeit erweitert werden. So lässt sich neben der Steuerung einzelner Elemente auch auch der Status eines Gerätes abfragen. Man erkennt also, ob sich ein Rollladen im geschlossenen oder geöffneten Zustand befindet.

Infografik Gewicht Rolladenmotor

So ermitteln Sie den geeigneten Rollladenmotor

Das Rollladengewicht anhand folgender Behanggewichte und Materialart ermitteln...

  • Behangmaterial aus Kunststoff: 4,5 kg/m²
  • Behangmaterial aus Aluminium: 5,5 kg/m²
  •

...und in die Formel zur Errechnung des Rollladengewichts einsetzen!

  • Rollladengewicht = Rollladenfläche (Rollladenhöhe x Rollladenbreite) x Gewicht des Behangmaterials x 110 % (10 % Reibungsverlust)
  •

Beispielrechnung: Sie haben ein Fenster (1,20 m Breite und 1,20 m Höhe) mit einem Kunststoff Rollladenbehang ausgestattet, den Sie mit einem Rollladenmotor elektrifizieren möchten:

  • Die Rollladenfläche wird durch Multiplikation von Breite und Höhe errechnet: 1,20 m x 1,20 m = 1,44 m²
  • Die Rolladenfläche wird mit dem Kunststoff-Behangmaterial multipliziert: 1,44 m² x 4,5 kg/m² = 6,48 kg
  • Nun werden noch 10 % Reibungsverlust bzw. Zugwiderstand hinzugerechnet: 6,48 kg x 110 % = 7,13 kg

Das Ergebnis:
Bei einem Rolladenbehang mit einer SW40 Achtkantwelle (Schlüsselweite = 40 mm) genügt der Rademacher RolloTube DuoFern Funk RTFS 10/16Z (bis 25 kg Zugkraft). Bei einer SW60 Achtkantwelle (Schlüsselweite = 60 mm) reicht Ihnen die Zugkraft des Rademacher RolloTube DuoFern Funk RTFM 10/16Z (bis 25 kg Zugkraft) um die 7,13kg zu heben.

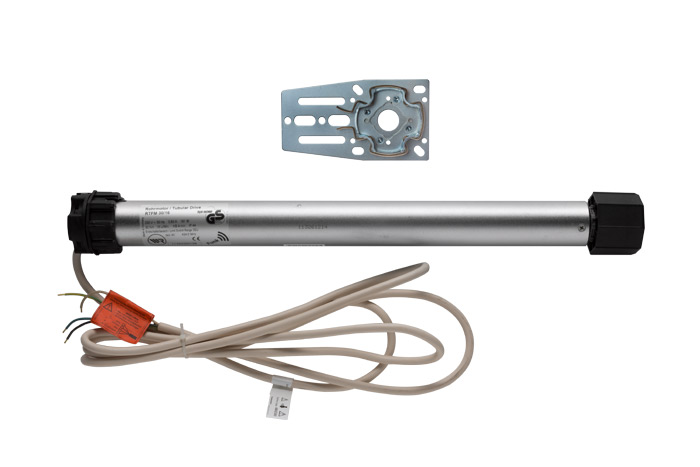

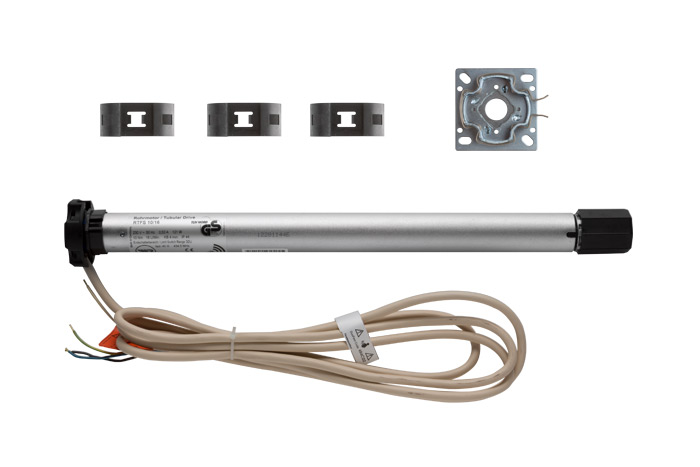

Lieferumfang

  • 1x Rademacher RolloTube DuoFern Funk (in gewählter Ausführung)
  • 1x passender Kupplungs- und Laufring-Adapter (40 oder 60 mm)
  • 3x Einhängeklammer (nur RTFS)
  • 1x Motor-Klicklager 4015K-04
  • 1x Montage- / Bedienungsanleitung
Technische Daten
Produktbezeichnung: Rademacher RolloTube DuoFern Funk RTFS / RTFM
Produkttyp: Rollladenmotor
Hersteller: Rademacher
Zugkraft: 25 kg | 45 kg | 60 kg
Rohrdurchmesser: 35 mm | 45 mm
Drehmoment: 10 Nm | 20 Nm | 30 Nm | 40 Nm
Geschwindigkeit: 16 U/min.
Spannung: 230 Volt
Frequenz: 50 Hz
Stromaufnahme: 0,53 A | 0,49 A | 0,64 A | 0,83 A | 0,86 A
Motorleistung: 121 W | 112 W | 145 W | 191 W | 198 W
Schutzart: IP 44
Einschaltdauer: 4 Minuten
Anschlusskabel: 3 Meter
Garantie: 5 Jahre

Montageanleitung für den Rademacher RolloTube DuoFern Funk RTFS / RTFM

Unsere ausführliche Montageanleitung hilft Ihnen bei der Installation.
