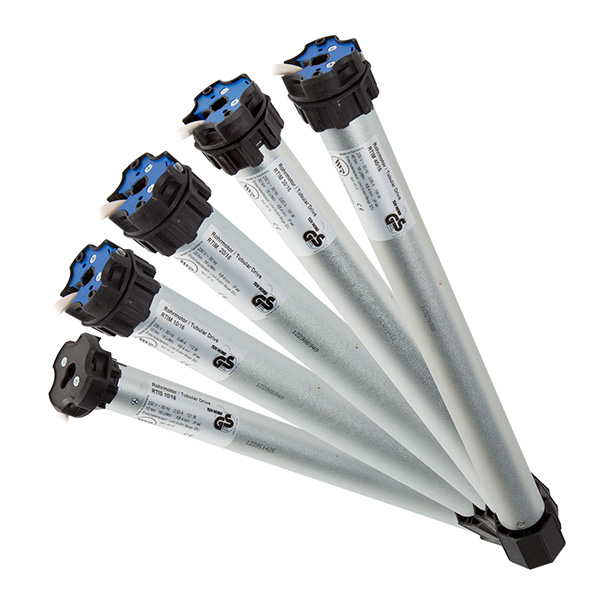

Rademacher RolloTube Intelligent M RTIS / RTIM

Rademacher RolloTube Intelligent M RTIS / RTIM

Kurzbeschreibung

- intelligenter Rollladenmotoren mit Hinderniserkennung
- inkl. Rademacher Click-Lager 4015K-04
- selbstlernende Endpunkteinstellung
- für 8-Kantwelle SW40 o. SW60
- TÜV zertifiziert / 5 Jahre Garantie
Modell:
Art.Nr.: RolloTube RTIS / RTIM
ab 139,99 EUR
Lieferzeit: 3-5 Werktage zzgl.
inkl. 19 % UST
Menge:

Rademacher RolloTube Intelligent M RTIS / RTIM

Mit den RolloTube Intelligent M Rollladenmotoren von Rademacher rüsten Sie Ihren Rollladen kinderleicht auf Elektroantrieb um. So sparen Sie sich den täglichen Kraftaufwand beim Herablassen oder Heraufziehen herkömmlicher Rolladen mit Gurtzug.

Zum Leistungsumfang der Motoren gehören eine selbstlernende Endpunkteinstellung, sowie eine Blockier- und Hinderniserkennung. Die notwendige Mindestbreite des Rolladenkastens beträgt 56 cm bei RTIS- und 67 cm bei RTIM-Motoren.


Rademacher RolloTube Intelligent M RTI Baureihe

Merkmale

  • selbstlernende Endpunkteinstellung (auch manuelle Einstellung über Setztaste, Einstellkabeloder Troll-Zeitschaltuhr möglich)
  • automatische Erkennung der Drehrichtung
  • Blockier- und Hinderniserkennung mit Rücklauf (Reversierung)
  • Hinderniserkennung einfach deaktivierbar
  • kann mit jedem handelsüblichen Rollladenschalter oder Zeitschaltuhr betrieben werden
  • kann mit bis zu 2 weiteren Motoren (3 beim RTIS) parallel betrieben werden, ohne Trennrelais (bei Verwendung mit Troll Zeitschaltuhren)
  • automatischer Behanglängenausgleich - kein nachstellen der Endpunkte nötig


Infografik Gewicht Rolladenmotor

So ermitteln Sie den geeigneten Rollladenmotor

Das Rollladengewicht anhand folgender Behanggewichte und Materialart ermitteln...

  • Behangmaterial aus Kunststoff: 4,5 kg/m²
  • Behangmaterial aus Aluminium: 5,5 kg/m²
  •

...und in die Formel zur Errechnung des Rollladengewichts einsetzen!

  • Rollladengewicht = Rollladenfläche (Rollladenhöhe x Rollladenbreite) x Gewicht des Behangmaterials x 110 % (10 % Reibungsverlust)
  •

Beispielrechnung: Sie haben ein Fenster (1,20 m Breite und 1,20 m Höhe) mit einem Kunststoff Rollladenbehang ausgestattet, den Sie mit einem Rollladenmotor elektrifizieren möchten:

  • Die Rollladenfläche wird durch Multiplikation von Breite und Höhe errechnet: 1,20 m x 1,20 m = 1,44 m²
  • Die Rolladenfläche wird mit dem Kunststoff-Behangmaterial multipliziert: 1,44 m² x 4,5 kg/m² = 6,48 kg
  • Nun werden noch 10 % Reibungsverlust bzw. Zugwiderstand hinzugerechnet: 6,48 kg x 110 % = 7,13 kg

Das Ergebnis:
Bei einem Rolladenbehang mit einer SW40 Achtkantwelle (Schlüsselweite = 40 mm) genügt der Rademacher RolloTube Intelligent M RTIS 10/16Z (bis 25 kg Zugkraft). Bei einer SW60 Achtkantwelle (Schlüsselweite = 60 mm) reicht Ihnen die Zugkraft des Rademacher RolloTube Intelligent M RTIM 10/16Z (bis 25 kg Zugkraft) um die 7,13kg zu heben.



Lieferumfang

  • 1x Rademacher RolloTube Intelligent M (in gewählter Ausführung)
  • 1x passender Kupplungs- und Laufring-Adapter (40 oder 60 mm)
  • 3x Einhängeklammer (nur RTIS)
  • 1x Motor-Klicklager 4015K-04
  • 1x Montage- / Bedienungsanleitung
Technische Daten
Produktbezeichnung: Rademacher RolloTube Intelligent M RTIS / RTIM
Produkttyp: Rollladenmotor
Hersteller: Rademacher
Zugkraft: 25 kg | 45 kg | 60 kg
Rohrdurchmesser: 35 mm | 45 mm
Drehmoment: 10 Nm | 20 Nm | 30 Nm | 40 Nm
Geschwindigkeit: 16 U/min.
Spannung: 230 Volt
Frequenz: 50 Hz
Stromaufnahme: 0,53 A | 0,49 A | 0,64 A | 0,83 A | 0,86 A
Motorleistung: 121 W | 112 W | 145 W | 191 W | 198 W
Schutzart: IP 44
Einschaltdauer: 4 Minuten
Anschlusskabel: 3 Meter
Garantie: 5 Jahre

Montageanleitung für den Rademacher RolloTube Intelligent M RTIS / RTIM

Unsere ausführliche Montageanleitung hilft Ihnen bei der Installation.
