Gurtzuggetriebe

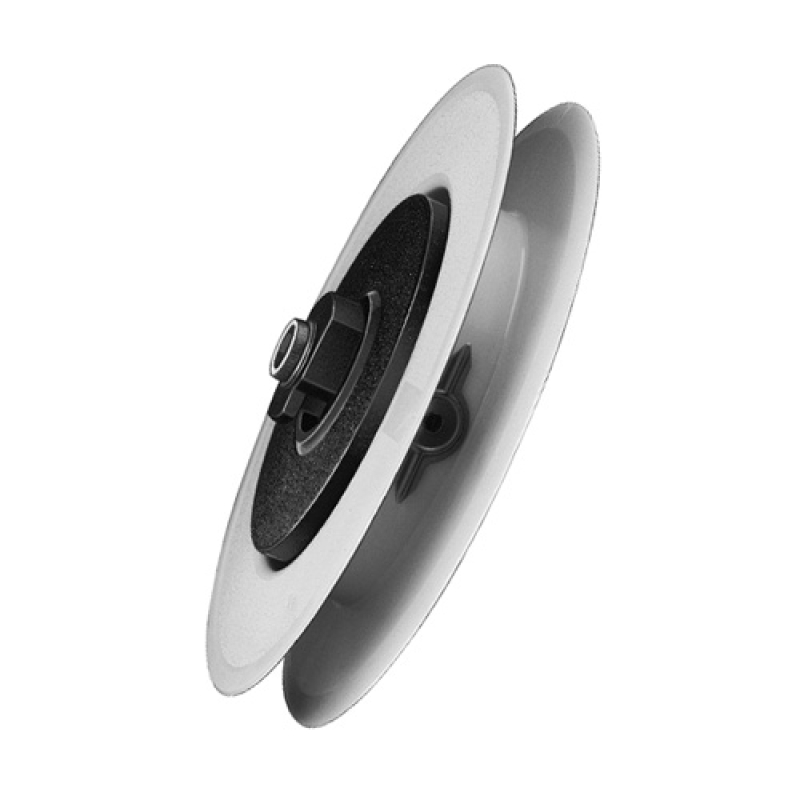

In der Gurtscheibe integriertes Rolladengetriebe
Durchmesser der Gurtscheibe 190 mm, für Rolladengurte mit 23 mm Breite
Rolladengetriebe verringern das Gewicht, das beim manuellen Bedienen eines Rolladens am Handgelenk gespürt wird.
Nach der Rolladen DIN 18073 sollen dabei 150 N, das entspricht knapp über 15 Kg, nicht überschritten werden.
Da das qm-Gewicht moderner Rolläden bei ca. 4 kg liegt, sollten Rolläden ab 4 qm grundsätzlich mit Untersetzungen ausgerüstet werden.
Zum Betrieb Ihres Gurtzuggetriebes benötigen Sie ein
Getriebelager für 190er Rolladengetriebeund einen
Getriebewellenbolzen SW 60 Bitte beachten Sie:
bei Verwendung eines Rolladengetriebes benötigen Sie größere Gurtlängen.
Faustregel:
- 50 cm für den Gurtwickler,
- plus 50 cm für den Gurtdurchlaß und die Gurtscheibe,
- plus Gurtlänge von der Gurtdurchführung bis zum Wickler,
- plus Rolladenhöhe x Untersetzungsverhältnis.
Technische Daten des Gurtzuggetriebes 2,5:1
