Selve Kurbelgetriebe - Kegelradgetriebe (Typ nach Wahl)

Selve Kurbelgetriebe - Kegelradgetriebe (Typ nach Wahl)

Kurzbeschreibung

- für den Einsatz von Kurbelstangen, erleichtert die Betätigung schwerer Behänge
- geeignet für Links- und Rechtseinbau, Schlüsselweite und Übersetzung nach Wahl
- dank Selbsthemmung - halt an jeder Position, Endbegrenzung über Freilauf
Aufnahme:
Schlüsselweite:
Übersetzung:
ab 49,99 EUR
Lieferzeit: 3-5 Werktage zzgl.
inkl. 19 % UST
Menge:

Selve Kurbelgetriebe - Kegelradgetriebe (Typ nach Wahl)

Das Selve Kurbelgetriebe, auch Kegelradgetriebe, besteht aus einem Kurbelgetriebe mit passendem SW 40 oder SW 60 Kupplungsadapter und wird eingesetzt, wenn ein Rolladen durch Kurbeln mit einer Kurbelstange bewegt werden soll.

Das Kurbelgetriebe von Selve wird am Kopfstück des Rolladenkastens befestigt. Das Getriebe ist sowohl für die links- als auch rechtsseitige Montage im Rolladenkasten geeignet. Das Übersetzungsverhältnis lässt sich mit 2,6 : 1 oder 3,6 : 1 wählen, also können auch schwere Behänge problemlos von Hand betätigt werden (siehe Gewichtsangaben technische Daten). Bei Vorbauelementen mit 12 mm Zapfen kann das Getriebe sogar schraublos befestigt werden.

elektronischer Rollladen Gurtwickler Superrollo GW60

Merkmale

  • für den Einsatz von Kurbelstangen am Rolladen
  • die Übersetzung erleichtert die Betätigung schwerer Behänge
  • geeignet für Links- und Rechtseinbau
  • dank Selbsthemmung - halt an jeder Position
  • Endbegrenzung über Freilauf


Je nach verwendeter Achtkant-Welle wird eine entsprechende Kupplung auf das Getriebe aufgesetzt (im Lieferumfang enthalten). Je nachdem wie herum die Kupplung aufgesetzt wird entscheidet über die Drehrichtung des Getriebes.

Die Aufnahme ist für 6 mm Vierkant Kurbelabgänge ausgelegt (45° oder 90° Kurbelabgang)

Lieferumfang

  • 1x Kurbelgetriebe (nach Wahl)
  • 1x passende Kupplung (je nach SW Wahl)
Technische Daten
Produktbezeichnung: Selve Kurbelgetriebe / Kegelradgetriebe
Untersetzungsverhältnis: 2,6 : 1 3,6 : 1
Max. Abtriebsdrehmoment: 8,5 Nm 11,5 Nm
Max. Belastung SW 40: 20 kg 27 kg
Max. Belastung SW 60: 14 kg 20 kg
Abmessungen:
Maß A: 76 mm 94 mm
Maß B: 60 mm 78 mm
Maß C: 52 mm 68 mm
Maß D: 74,75 mm 91,75 mm

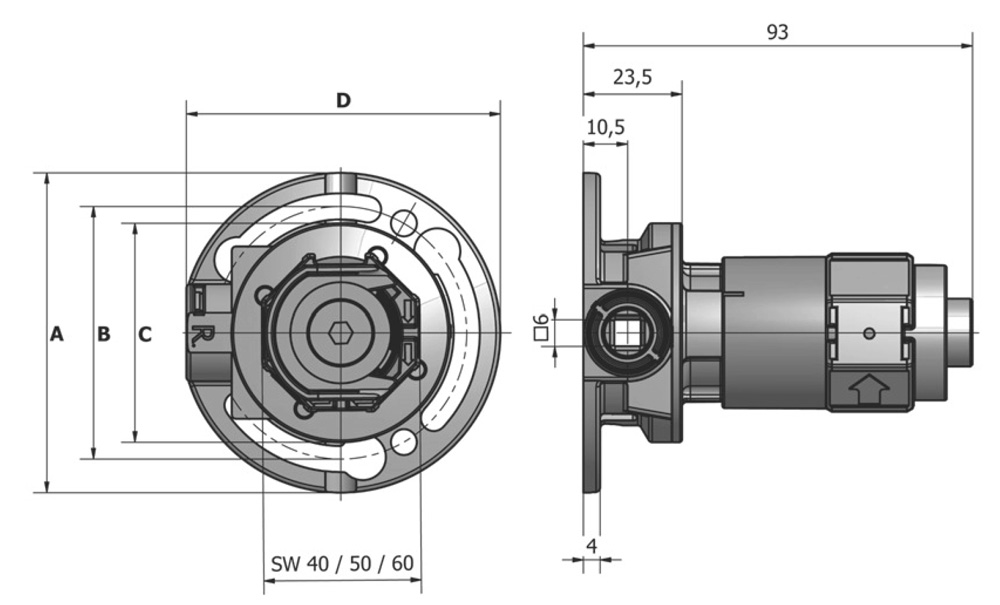

Maße des Kurbelgetriebes von Selve

Montageanleitung für das Selve Kurbelgetriebe / Kegelradgetriebe

Unsere ausführliche Montageanleitung hilft Ihnen bei der Installation und Inbetriebnahme.
