Fertigkastenlager und Rolladen Kugellager

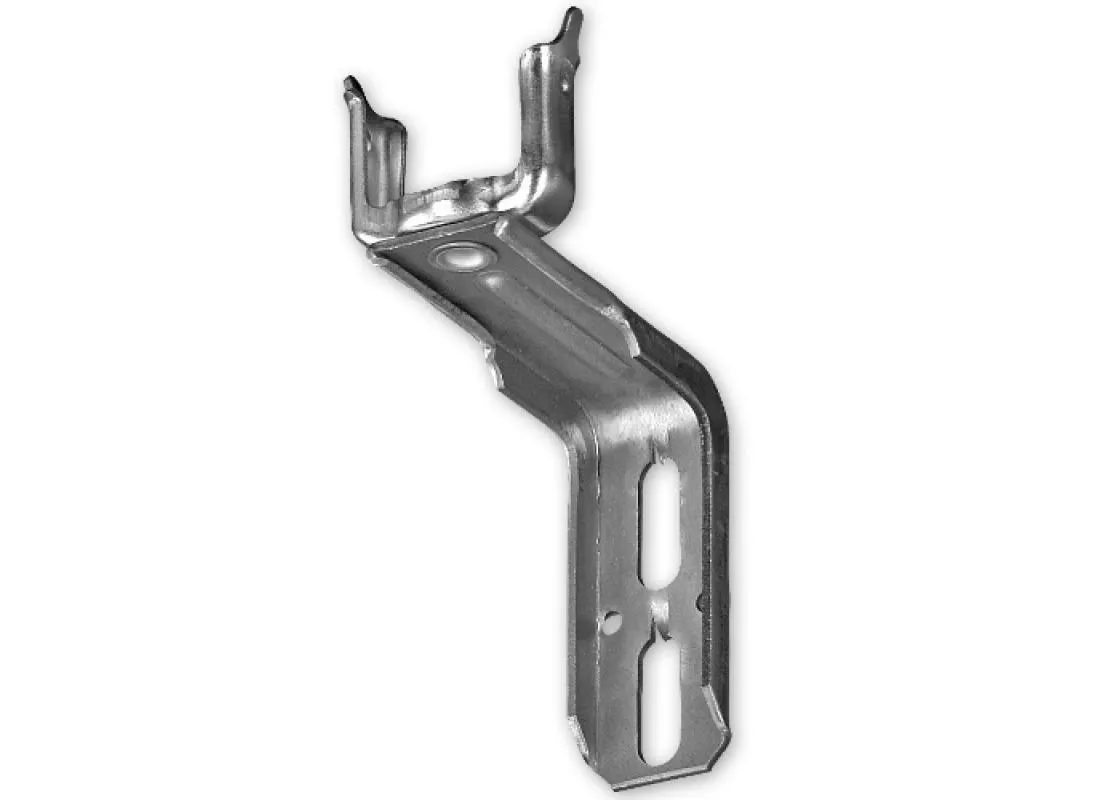

Verzinktes Kastenlager, nach Innen gekantet, mit Auskragung

wählbar in 35 mm oder 90 mm

Abmessungen der Auskraglager

• Breite des Lagers = 31 mm,
• Höhe bis Lagertulpe = 80 mm,
• Ausladung bis Beginn Lagertulpe = 35 mm,
• Aufnahme für ein Kugellager mit D = 40 mm.

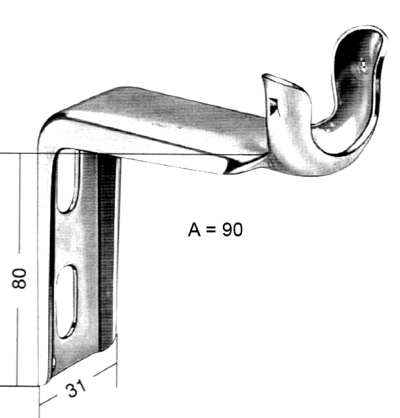

• Breite des Lagers = 31 mm,
• Höhe bis Lagertulpe = 80 mm,
• Ausladung bis Beginn Lagertulpe = 90 mm,
• Aufnahme für ein Kugellager mit D = 40 mm.

Kugellager sind im Lieferumfang nicht enthalten. Beide Rolladen Lager haben Langlochbohrungen.

Wenn Sie ein Kastenlager mit 90 mm Auskragung verwenden, sollten Sie ab einer Rollladenbreite von 1,50m ein Fertigkastenlager in schwerer Ausführung verwenden.
