Walzenkapsel für die Rolladenwelle SW 60

Endkappe zur Aufnahme einer verschiebbaren Gurtscheibe

Einschublänge in die Achtkantwelle wahlweise 40 mm oder 115 mm

Auf die Walzenkapsel mit Gurtscheibenaufnahme kann eine Rolladen Gurtscheibe SW 60 aufgesteckt werden.
Sie wird benötigt, wenn Rolläden mit Gurtantrieb ausgerüstet werden sollen.

Der angearbeitete Stahlstift paßt in die Rolladen Lager mit 40 mm oder 28 mm Außendurchmesser und 12 mm Innenring.

Produktbeschreibung:

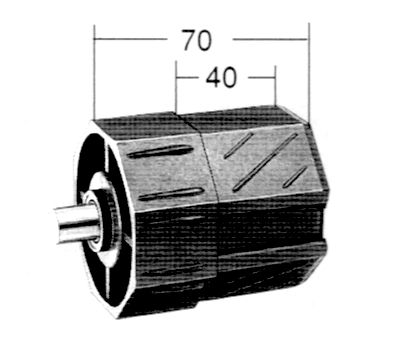

Kurze Form

• Erforderliche Schlüsselweite der Achtkantwelle = 60 mm,
• Gesamtlänge = 70 mm,
• Einschiebbare Länge = 40 mm,
• Länge des Stahlstifts = 17 mm,
• Durchmesser des Stalstifts = 12 mm.

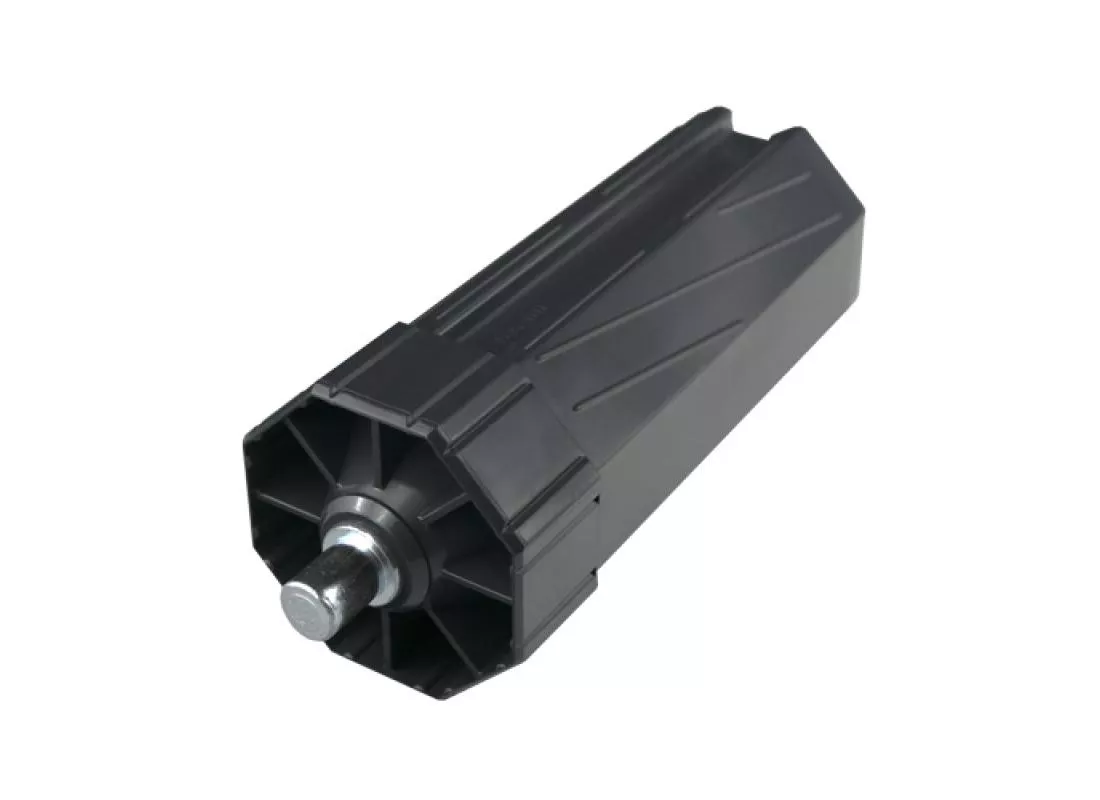

Lange Form

• Erforderliche Schlüsselweite der Achtkantwelle = 60 mm,
• Gesamtlänge = 140 mm,
• Einschiebbare Länge = 115 mm,
• Länge des Stahlstifts = 17 mm
• Durchmesser des Stahlstifts = 12 mm
