Walzenkapsel mit Gurtscheibenaufnahme

Walzenkapsel mit Gurtscheibenaufnahme
Einstecklänge:
Art.Nr.: WKGVM
1,99 EUR
Lieferzeit: 2-3 Werktage zzgl.
inkl. 19 % UST
Menge:

Walzenkapsel für die Rolladenwelle SW 60


Endkappe zur Aufnahme einer verschiebbaren Gurtscheibe


Einschublänge in die Achtkantwelle wahlweise 40 mm oder 115 mm



Auf die Walzenkapsel mit Gurtscheibenaufnahme kann eine Rolladen Gurtscheibe SW 60 aufgesteckt werden.
Sie wird benötigt, wenn Rolläden mit Gurtantrieb ausgerüstet werden sollen.

Der angearbeitete Stahlstift paßt in die Rolladen Lager mit 40 mm oder 28 mm Außendurchmesser und 12 mm Innenring.

Info Link Button Kugellager mit D = 40 mm Info Link Button Kugellager mit D = 28 mm


Abmessungen der Walzenkapsel mit Gurtscheibenaufnahme

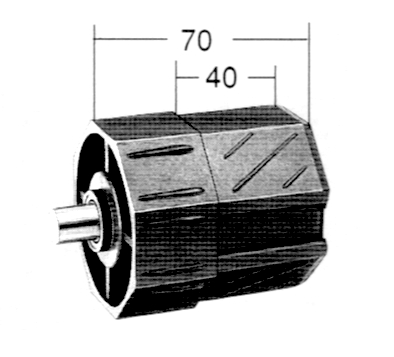

Walzenkapsel mit Gurtscheibenaufnahme 110 mm


Kurze Form
  • Erforderliche Schlüsselweite der Achtkantwelle = 60 mm,
  • Gesamtlänge = 70 mm,
  • Einschiebbare Länge = 40 mm,
  • Länge des Stahlstifts = 17 mm,
  • Durchmesser des Stalstifts = 12 mm.

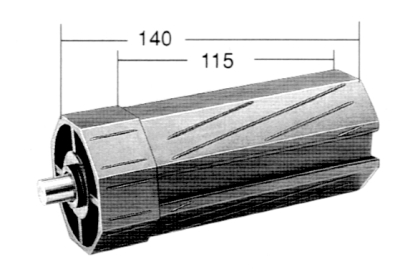

Walzenkapsel mit Gurtscheibenaufnahme 140 mm

Lange Form
  • Erforderliche Schlüsselweite der Achtkantwelle = 60 mm,
  • Gesamtlänge = 140 mm,
  • Einschiebbare Länge = 115 mm,
  • Länge des Stahlstifts = 17 mm
  • Durchmesser des Stahlstifts = 12 mm
