Mini Rolladen werden bevorzugt in engen Rolladenkästen, in Vorbaurolladen und Aufsatzrolladen eingesetzt.
Die geringe Deckbreite und die Geometrie der Rolladenlamelle erlauben die Verwendung auf der 40er Rolladenwelle.
Dadurch hat ein Mini Rolladen nur einen geringen Ballendurchmesser, z.B. bei einer Rolladenhöhe von 225,0 cm lediglich 15,3 cm.
Wenn Sie Mini Profile einbauen wollen, sollte die Nutbreite Ihrer Rolladenführungsschienen - gemessen innen, zwischen den Laufflächen - 10 mm nicht übersteigen.
Andernfalls müssen Sie mit Klappergeräuschen bei Windlast rechnen.
Lieferumfang unserer Alurolläden:
Welche Teile sind für den Rolladen Einbau erforderlich ?
Unser Fachlexikon zeigt Ihnen unter dem Begriff
Rolladeneinbau alle Teile, die Sie zur Rolladenmontage benötigen.
Ihre Rolläden laufen schlecht an ?
Das kann bei leichten Rolläden oder elektrischen Rolläden vorkommen. In diesem Fall sollten SieBeschwerungseisen in der Rolladen Endschiene verbauen.
Dadurch hat ein Mini Rolladen nur einen geringen Ballendurchmesser, z.B. bei einer Rolladenhöhe von 225,0 cm lediglich 15,3 cm.
Wenn Sie Mini Profile einbauen wollen, sollte die Nutbreite Ihrer Rolladenführungsschienen - gemessen innen, zwischen den Laufflächen - 10 mm nicht übersteigen.
Andernfalls müssen Sie mit Klappergeräuschen bei Windlast rechnen.
Lieferumfang unserer Alurolläden:
- Obere 5 - 8 (höhenabhängig) Rolladenlamellen ohne Lichtschlitze (die oberen Lamellen tragen das gesamte Rolladengewicht. Werden Sie ohne Lichtschlitze ausgeführt, erhöht sich die Lebensdauer des Rolladens),
- restliche Lamellen mit Lichtschlitzen,
- Arretierung gegen seitliches Verschieben der Rolladenlamellen,
- Aufhängefedern (zur Verbindung zwischen Rolladen und Welle),
- Rolladen Endschiene flach mit Anschlagstopfen und eingezogenem Gummikeder als Auflauf- und Anfrierschutz.
- 2 Sicken auf der Aussenfläche der Lamellen.
Welche Teile sind für den Rolladen Einbau erforderlich ?
Unser Fachlexikon zeigt Ihnen unter dem Begriff
Rolladeneinbau alle Teile, die Sie zur Rolladenmontage benötigen. Ihre Rolläden laufen schlecht an ?
Das kann bei leichten Rolläden oder elektrischen Rolläden vorkommen. In diesem Fall sollten Sie
Beschwerungseisen in der Rolladen Endschiene verbauen.

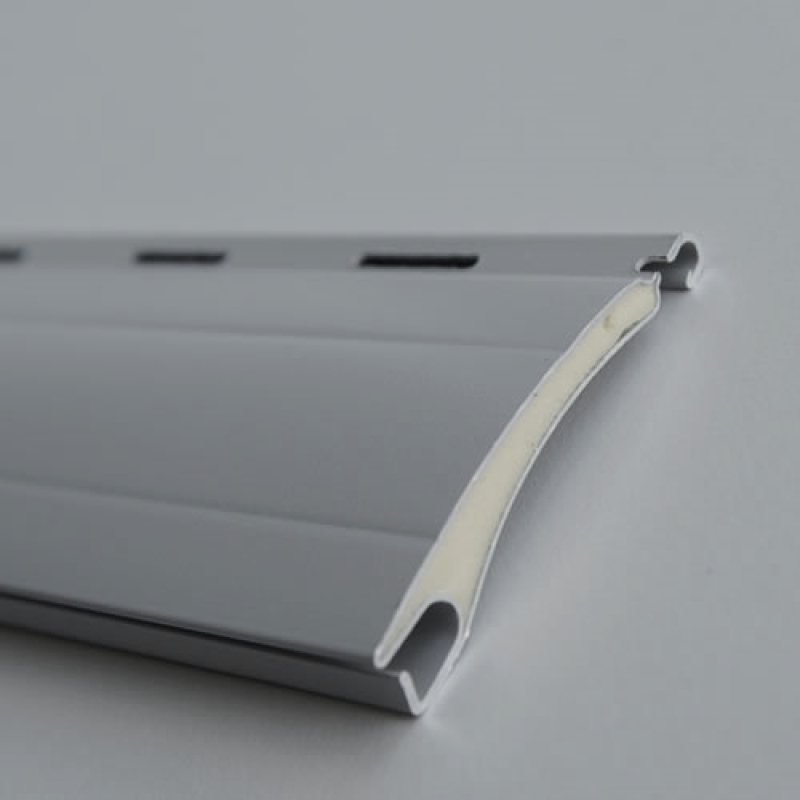

Technische Daten Mini Profil, 8,3 / 37 - PU geschäumt
 |
Nenndicke (N) | 8,3 mm |
| Deckbreite (D) | 37 mm | |
| Materialstärke | 0,28 mm | |
| Gewicht per m² | ca. 3,2 kg | |
| Maximale Breite | ca. 3,5 m | |
| Maximale Fläche | 7 qm | |
| Stabzahl/m | 27 Stab |
 |
Rolladenhöhe | Ballendurchmesser auf der Rolladenwelle SW 40 |
| 125 cm | 11,3 cm | |
| 150 cm | 12,8 cm | |
| 175 cm | 13,4 cm | |
| 200 cm | 14,2 cm | |
| 225 cm | 15,3 cm | |
| 250 cm | 15,9 cm |
So messen Sie Rolläden richtig auf
Rollenbreite = lichtes Maß zwischen den Rolladenführungen minus 1,2 cm
- Die Fensterlaibung verläuft nicht immer genau senkrecht.
- Messen Sie deshalb die Breite an 3 Stellen: oben, Mitte, unten.
- Ziehen Sie die 12 mm von der schmalsten Breite ab.
- Bei Alu Rolläden sind die seitlichen Arretierungen im fertigen Breitenmaß enthalten.
Rolladenhöhe = Oberkante Fensterbank bis Unterkante Rolladenkasten plus 10cm
Sollten Sie Unterstützung beim Aufmaß benötigen, rufen Sie uns an oder nutzen Sie einfach unser Kontaktformular.
Beachten Sie bitte bei der Bestellung:Geben Sie Ihre ermittelten Maße in den Eingabefeldern in mtr. ein: also nicht 70 (cm), sondern 0,7 (mtr), nicht 145,5 (cm) sondern 1,455 (mtr).
Bei Maßen unter einem Meter denken Sie bitte an die Null: also nicht ,7, sondern 0,7.
Denken Sie daran, daß der Konfigurator Maßangaben unten 0,5 mtr nicht annimmt, benötigen Sie kleinere Elemente, rufen Sie uns bitte an.
Beachten Sie auch unsere
Bitte lesen Sie die Hinweise zur Montage von Winkelendschienen
